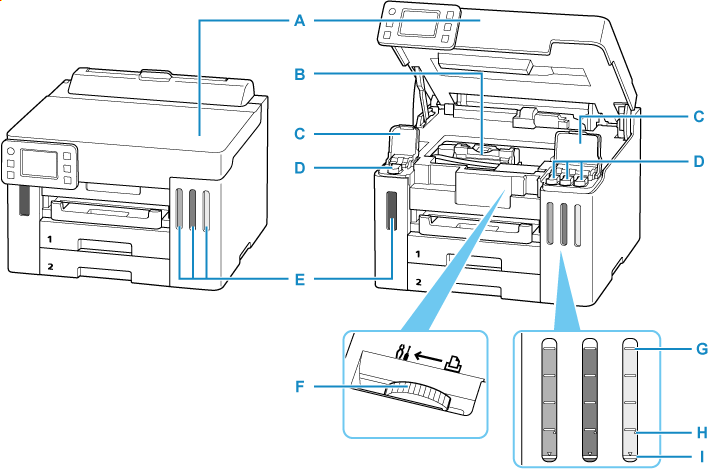

Вигляд внутрішніх частин

A: Верхня кришка

Відкрийте, щоб заправити чорнильниці та видалити зім'ятий папір.

B: Тримач друкуючої головки

Друкуючу головку попередньо встановлено.

C: Кришки чорнильниць

Відкрийте, щоб заправити чорнильниці.

D: Ковпачки чорнильниці

Відкрийте, щоб заправити чорнильниці.

E: Чорнильниці

Чорнильниця з чорним чорнилом розмішена ліворуч, а чорнильниця з кольоровим (блакитним, пурпуровим, жовтим) — праворуч.

Заправте чорнильниці, в яких рівень чорнила низький.

• Заправлення чорнильниць

F: Важілець чорнильного клапана

Використовуйте під час транспортування принтера.

• Ремонт принтера

G: Верхня обмежувальна лінія

Показує максимальну місткість чорнильниці.

H: Одинарна крапка

Показує кількість чорнила, потрібного для заміни чорнила в друкуючій головці.

I: Нижня обмежувальна лінія

Показує нижню межу рівня чорнила, достатнього для друку. Чорнильницю потрібно заправити, перш ніж рівень чорнила опуститься нижче цієї лінії.
